<td id="ehcrq"></td>
    1. <big id="ehcrq"><strike id="ehcrq"></strike></big>
      <acronym id="ehcrq"><label id="ehcrq"><menu id="ehcrq"></menu></label></acronym>

        <table id="ehcrq"></table>

      1. 色彩熱線:0731-55566001  技術咨詢:13347328456
        當前位置:首頁 > 新聞中心

        耐高溫粉末涂料中填料及顏料的選擇

        發表時間:2022-10-09

        由于粉末涂料具有接近零VOC排放的優點,在整個涂料、涂裝行業成為快速發展的領域,在當前國家綠色環??沙掷m發展的背景下更驅動了它的快速發展。

        近年來,中國逐漸成為全球灶具、烤爐、排氣管等的主要生產基地,市場對耐高溫耐熱型粉末涂料的需求日益增長。

        所謂耐高溫、耐熱型粉末涂料就是指長期經受300℃以上,涂膜不被破壞,仍能保持適當機械性能,并起保護作用,涂膜變色范圍、失光度在商定范圍的粉末涂料。

        根據涂膜的耐熱特性和技術特點,耐熱型粉末涂料可分為普通耐熱型和耐高熱型,普通耐熱型粉末涂料外觀可以是平光、砂紋、錘紋,耐熱溫度低于300℃;

        耐高熱型粉末涂料的耐受溫度可以達到400℃以上,由于原材料的特殊性,一般需要硅樹脂參與設計的配方,得到的均是砂紋紋理產品,很難得到平光和錘紋外觀。


        一、應用領域及性能要求

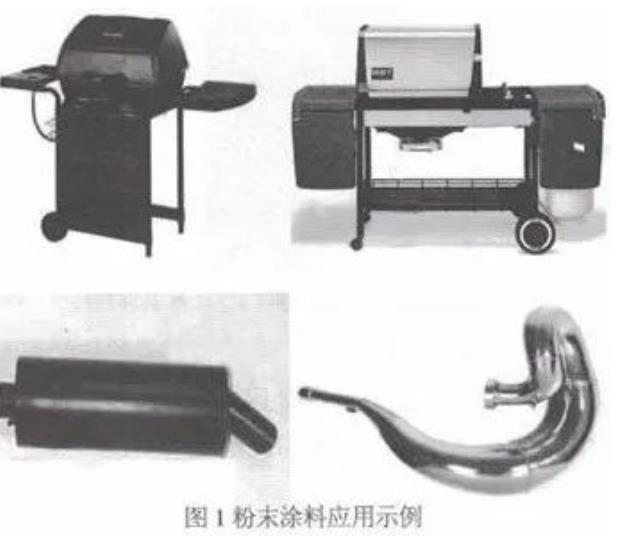

        耐高溫粉末涂料廣泛應用于電所、電站、冶金、石油、化工、食品等領域,例如:BBQ烤爐、大功率燈飾外罩、暖氣管道、熱風爐、烘箱、摩托車排氣管、煙囪等多種耐高溫設備。


        以BBQ烤爐為例,底材多數為冷軋鋼板,少數為鑄鋁,采用除油、除銹、磷化/鈍化等前處理,靜電噴涂耐熱粉末涂料后固化成膜,使用溫度在200~300℃之間,峰值溫度為350℃。

        涂膜不僅需要滿足沖擊、硬度、折彎、附著力、耐酸堿、老化等常規性能要求,還需要達到一定的熱循環性能,如高溫淬冷前后附著力、色差、光澤改變等;

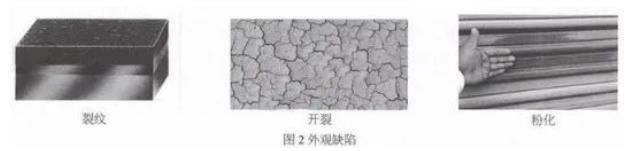

        又如車輛排氣管用耐高溫粉末涂料,使用溫度可達350~550℃,高溫環境下涂膜不應出現如裂紋、開裂、起泡、粉化等外觀缺陷,色差值、失光率等商定,顏色以黑色為主。


        二、填料的選擇

        1 云母粉

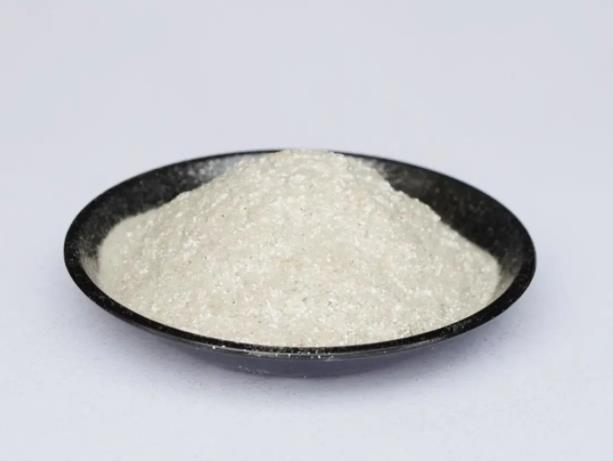

        云母粉是一種天然細顆粒的白云母,屬單斜晶體,呈鱗片狀,具絲絹光澤。在配方中添加云母可以提高涂膜的耐紫外性能,提高涂膜的耐候性。

        片狀結果不僅可以改善涂膜的致密性,防止水分滲入,提高涂膜的耐水性、耐酸堿腐蝕性和良好的絕緣性,還可以提高涂膜對熱的屏蔽作用,可提高涂膜的耐熱性。


        2、滑石粉

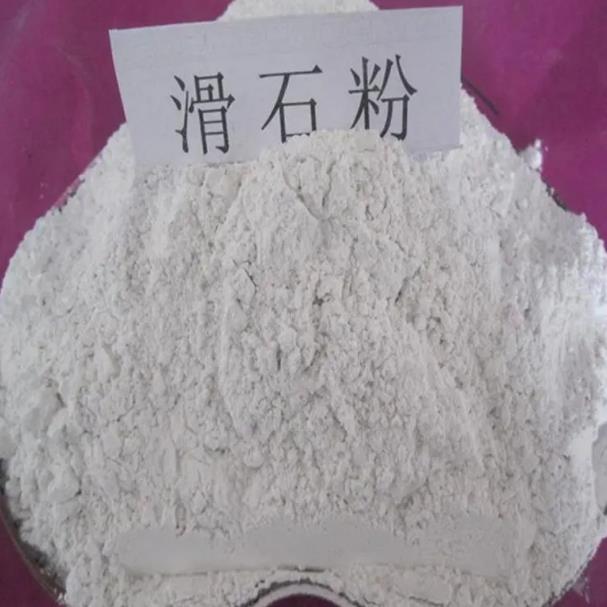

        滑石粉又稱含水硅酸鎂,是由滑石礦粉碎而成,滑石粉的細顆粒呈針狀結晶,有滑膩感,可作為觸變性填料使用。

        對粉末涂料的熔融流動性,對流平具有一定的影響,常用于紋理粉,添加量不宜過多,滑石粉可提高涂膜的硬度、耐候性和耐腐蝕性,滑石粉內的-OH可以額外提高涂膜的附著力。


        3、空心微珠/中空微珠

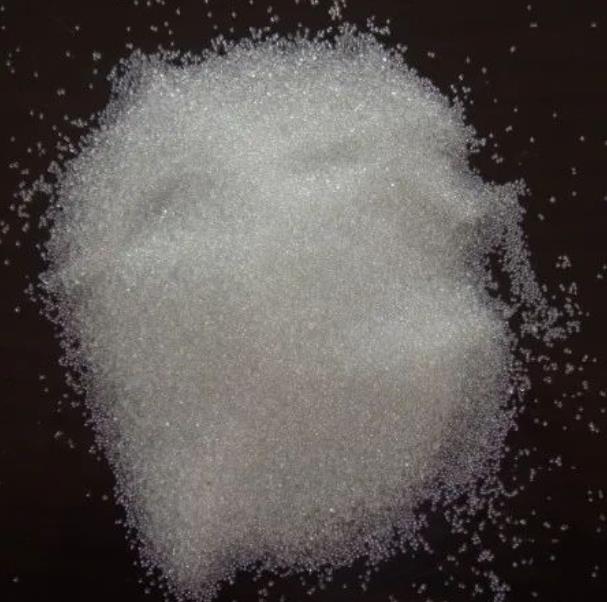

        中空微珠是一種高硬度、高強度的惰性中空球形顆粒,主要成分是二氧化硅和三氧化二鋁,直徑在0.2-400μm,外觀為灰白色,中空微珠具有以下特點:

        (1)小的表面積,可減少樹脂的使用量;

        (2)較低戮度和良好流動性,對流平影響不大;

        (3)可提高涂層硬度、抗劃傷和抗腐蝕性能好;

        (4)可消光;

        (5)提高涂膜的隔熱性、耐水性和耐高溫性;

        (6)吸收紫外光線,提高涂層耐候性能;

        (7)可以改善涂膜的硬度、耐熱性和耐磨性。


        4 石英粉/白炭黑等

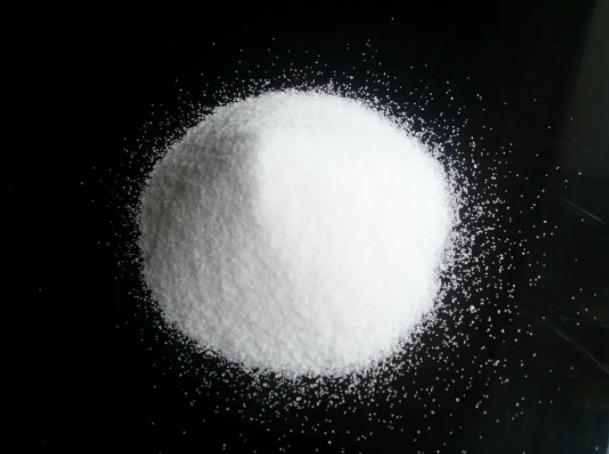

        石英粉莫氏硬度高,耐酸、不耐堿、耐磨無毒,具有較好的電氣絕緣性,可提高涂膜的硬度、耐熱性,但添加量不宜多,會造成擠出困難。

        白炭黑莫氏硬度5.4-6,吸油量100%-200%,具有耐光、耐高溫、耐酸、不耐堿特性,具有消光、防流掛和提高粉末涂料流動性的特點,添加量不宜過多,否則會造成擠出困難,常應用在耐熱粉末涂料中。


        三、耐溫顏料的選擇

        當溫度高于250℃,普通有機顏料會發生變色甚至分解,因此在耐熱粉末涂料配方中只能選擇無機顏料,如氧化鐵黑、石墨等顏料,考慮抗變色性、涂層整體綜合性能。

        氧化鐵黑和石墨是最佳的黑顏料,不僅具有較好的抗高溫變色性,又不會影響涂層的機械性能,另外鋁粉、不銹鋼粉、鐵粉也可以添加進配方涂膜的耐熱性。

        對于耐熱粉末涂料,作為基料的樹脂應具有較好的熱穩定性,如果填料選擇得當,可以大大提高涂膜的許多性能,不同的填料在涂層中所起的作用各有差異,單靠樹脂或者填料是不能實現耐高溫要求的。

        另外,多種填料搭配,可得到綜合性能最好的涂膜,如云母、滑石粉、空心微珠三者搭配可提高涂膜的抗開裂性。

        久久99热只有频精品6国语_免费男女夜夜怕怕怕视频_苹果在线观看_男女真人后进式猛烈动态图_日本片在线看的免费网站_极品美女
        <td id="ehcrq"></td>
          1. <big id="ehcrq"><strike id="ehcrq"></strike></big>
            <acronym id="ehcrq"><label id="ehcrq"><menu id="ehcrq"></menu></label></acronym>

              <table id="ehcrq"></table>
